1. 时序图

时序图是 UML 交互图中的一类，又名序列图、顺序图。

用于描述对象之间的传递消息的时间顺序（包括发送消息、接收消息、处理消息、返回消息等）, 即用例中的行为顺序.当执行一个用例时, 时序图中的每条消息对应了一个类操作或者引起转换的触发事件.

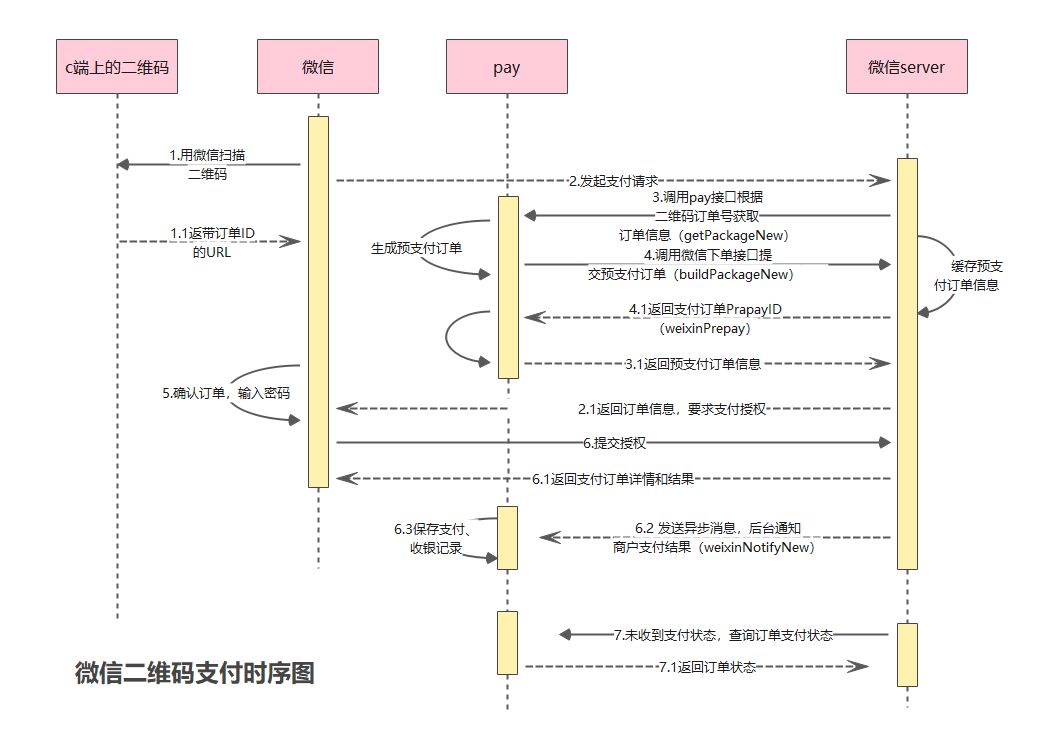

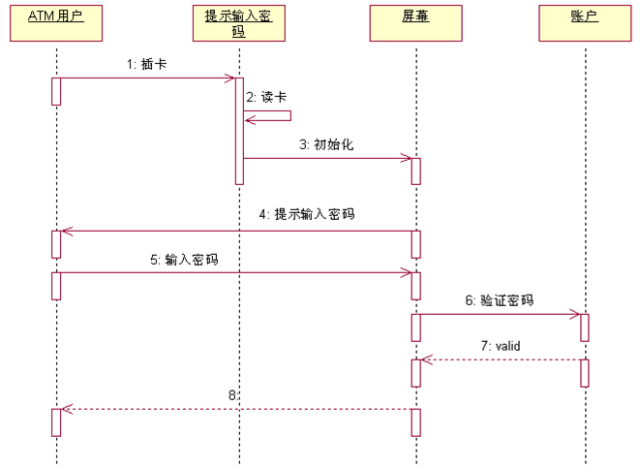

1.1. 时序图元素（Sequence Diagram Elements）

在 UML 中, 时序图表示为一个二维的关系图, 其中, 纵轴是时间轴, 时间延竖线向下延伸. 横轴代表在协作中各个独立的对象. 当对象存在时, 生命线用一条虚线表示, 消息用从一个对象的生命线到另一个对象的生命线的箭头表示. 箭头以时间的顺序在图中上下排列.

对象（Object） 时序图中对象使用矩形表示, 并且对象名称下有下划线. 将对象置于时序图的顶部说明在交互开始时对象就已经存在了. 如果对象的位置不在顶部, 表示对象是在交互的过程中被创建的.
生命线（Lifeline） 生命线是一条垂直的虚线. 表示时序图中的对象在一段生命周期内存在. 每个对象底部中心的位置都带有生命线.
消息（Message） 两个对象之间的单路通信. 从发送方指向接收方. 在时序图中很少使用返回消息.
激活时序图可以描述对象的激活和钝化. 激活表示该对象被占用以完成某个任务. 钝化指对象处于空闲状态, 等待消息. 在 UML 中, 对象激活时将对象的生命线拓宽为矩形来表示的. 矩形称为计划条或控制期. 对象就是在激活条的顶部被激活的. 对象在完成自己的工作后被钝化.
对象的创建和销毁 在时序图中, 对象的默认位置是在图的顶部. 这说明对象在交互开始之前就已经存在了. 如果对象是在交互过程中创建的, 那么就应该将对象放到中间部分. 如果要撤销一个对象, 在其生命线终止点处放置 “ X” 符号.
角色（Actor）
控制焦点（Focus of Control）
自关联消息（Self-Message）
Combined Fragments
